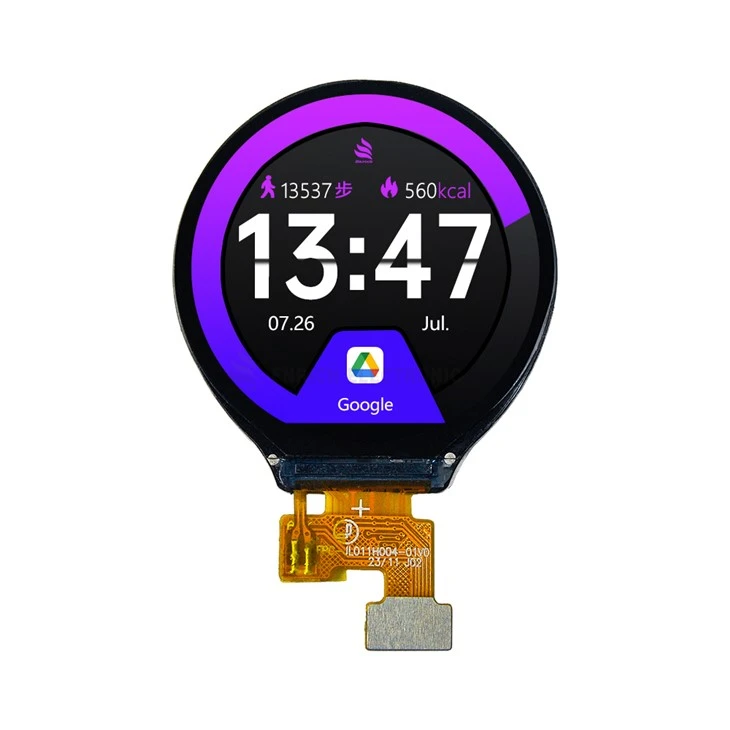

1.09 Modul LCD TFT Bulat



ENH-TV0110C001Penerangan



Saya telah melakukan LCD kecil selama bertahun-tahun sekarang, dan jika ada satu perkara yang saya pelajari, nilai sebenar skrin tidak muncul dalam beberapa baris pertama lembaran data. Ambil Modul LCD TFT Pusingan 1.09 kami. Di atas kertas, ia ialah paparan IPS 240×240 dengan pepenjuru 1.09-inci. Tiada yang eksotik. Tetapi keputusan di sebalik nombor-nombor itu-di situlah tempat tinggal kejuruteraan sebenar.

Biar saya mulakan dengan IC pemandu, GC9A01. Ia bukan kanak-kanak terbaharu di blok itu, tetapi ia menjadi sesuatu yang standard dalam paparan bulat kecil atas sebab tertentu. Kami telah menggunakannya merentas berbilang projek dan perkara yang paling saya hargai ialah betapa memaafkannya dengan 4-SPI wayar. Dalam peranti boleh pakai, MCU anda sering mengendalikan Bluetooth, penderia dan pengurusan kuasa secara serentak-perkara terakhir yang anda perlukan ialah paparan yang memilih masa. Kami telah mendail dalam urutan pemulaan pada IC ini ke tahap di mana ia bermain dengan baik dengan ESP32, STM32, nRF52 dan hampir semua perkara lain yang dilemparkan oleh pelanggan kepadanya. Bunyinya seperti perkara kecil, tetapi apabila jurutera perkakasan cuba mengemukakan prototaip dalam seminggu, tidak perlu melawan paparan adalah masalah besar.

Kemudian terdapat timbunan polarizer. Ini adalah salah satu butiran yang kebanyakan orang melangkau, tetapi ia menjadikan atau memecahkan kebolehgunaan luar. Kami menggunakan lapisan matte atas (173 darjah ) digabungkan dengan filem peningkatan kecerahan yang lebih rendah (97 darjah ). Kemasan matte mengurangkan silau-jika anda pernah cuba membaca skrin berkilat dalam cahaya matahari langsung, anda tahu dengan tepat mengapa perkara ini penting. Dan lapisan peningkatan kecerahan di bawah bermakna kami tidak membazirkan kuasa lampu latar. Hasilnya ialah paparan yang mencecah 350-400 cd/m² kecerahan biasa tetapi terasa lebih terang di luar kerana anda tidak melawan pantulan. Kami membuat pilihan ini selepas melihat pelanggan bergelut dengan skrin bulat berkilat pada jam tangan pintar-produk itu kelihatan hebat di dalam rumah, tetapi di luar anda hampir tidak dapat melihatnya. Kami mengolah semula polarizer untuk mereka dan masalah itu hilang tanpa menyentuh lampu latar.

IPS disenaraikan sebagai "sudut tontonan penuh," tetapi saya akan memberitahu anda mengapa ia penting khusus untuk paparan bulat. Skrin bulat hampir selalu digunakan dalam produk yang dapat dilihat dari setiap sudut-jam tangan pada pergelangan tangan, kunci pintar pada pintu, terminal pegang tangan dicondongkan di tangan seseorang. Jika paparan bertukar warna atau menyongsangkan kontras pada 60 darjah, ia terasa murah. Dengan IPS, kon tontonan adalah konsisten sehingga 85 darjah dalam setiap arah. Itu bukan sekadar spesifikasi; ia adalah perbezaan antara produk yang dirasakan premium dan yang tidak.

Toleransi mekanikal adalah ±0.2 mm pada dimensi tidak bertanda. Nombor itu datang daripada kegagalan yang sangat spesifik yang kami alami kira-kira lima tahun lalu. Kami menghantar sekumpulan modul bulat dengan toleransi yang lebih longgar dan apabila pelanggan cuba memasukkannya ke dalam-perumah acuan suntikan, kawasan aktif tidak sentiasa berpusat. Sesetengah unit kelihatan baik, yang lain mempunyai paparan yang kelihatan di luar-tengah. Kami mengetatkan toleransi dan mengubah cara kami memotong kaca berbanding dengan matriks piksel. Sekarang, apabila anda memasang Modul LCD TFT 1.09 Pusingan ini, kawasan aktif berada di tempat yang sepatutnya, setiap masa.

Suhu pengendalian ialah -20 darjah hingga 70 darjah , penyimpanan -30 darjah hingga 80 darjah . Saya telah ditanya mengapa kami tidak menaikkan nombor ini lebih tinggi, dan jawapan yang jujur ​​ialah kami menguji ke had penggunaan-sebenar dunia, bukan ke tahap perang lembaran data yang melampau. Jam tangan pintar tidak perlu berfungsi pada -40 darjah . Apa yang diperlukan adalah untuk bertahan pada hari musim sejuk di Chicago dan masih mempunyai tindak balas sentuhan yang konsisten. Kami mengesahkan pada keseluruhan pemasangan-termasuk FPC dan lampu latar-kerana saya telah melihat modul yang kacanya baik tetapi kabel lentur menjadi keras dalam cuaca sejuk dan menyebabkan sentuhan terputus-putus. Perkara itulah yang hanya muncul selepas anda menghantar beberapa ribu unit.

Satu perkara yang kami lakukan secara berbeza daripada kebanyakan pembekal ialah penyesuaian FPC. Versi standard disertakan dengan penyambung ZIF 15-pin dan panjang tertentu, tetapi kami menganggapnya sebagai titik permulaan. Saya mempunyai pelanggan dengan reka bentuk cincin pintar di mana ruang dalaman sangat ketat sehingga FPC standard tidak sesuai. Kami memendekkannya, menukar tugasan pin, malah membalikkan penyambung ke bahagian bertentangan. Kerana kita adalah kilang, kita boleh membuat perubahan itu tanpa ia menjadi pahit yang besar. Begitu juga dengan penyepaduan kaca penutup-kita boleh mengikat penutup tersuai secara optik dengan atau tanpa sentuhan, jadi pelanggan mendapat pemasangan siap dan bukannya perlu menguruskan laminasi sendiri.

GC9A01 juga mempunyai mod tidur yang melukis mikroamp, yang penting untuk peranti boleh pakai berkuasa-bateri. Tetapi kemenangan sebenar ialah kod permulaan -didokumenkan dengan baik dan stabil. Kami menyediakan jujukan kod C-contoh yang berfungsi di luar kotak, dan saya telah melihat pelanggan beralih daripada menerima paparan kepada memaparkannya di atas bangku mereka dalam masa kurang dari sejam. Itu bukan sesuatu yang anda boleh letakkan pada helaian spesifikasi, tetapi ia penting.

Kami melakukan pemeriksaan 100% pada setiap unit dan setiap kelompok melalui-suhu terbakar-tinggi 24 jam-dalam. Saya pernah berfikir bahawa itu berlebihan untuk paparan kecil sehingga saya mempunyai kumpulan di mana 2% unit gagal selepas seminggu masa jalan. Burn-in menangkap kumpulan seterusnya sebelum dihantar. Sekarang saya tidak mempersoalkannya.

Jadi ya, Modul LCD TFT Bulat 1.09 ialah paparan IPS 1.09-inci dengan pemacu GC9A01, polarizer matte dan satu set julat suhu yang kelihatan sangat biasa. Tetapi apa yang menjadikannya produk teras kami bukanlah sebarang spesifikasi tunggal-iaitu setiap butiran dipilih kerana kami telah melihat apa yang berlaku apabila butiran tersebut menjadi salah. Selepas bertahun-tahun ini, saya yakin bahawa skrin terbaik bukanlah skrin yang mempunyai nombor yang paling mengagumkan. Ia adalah yang menghalang anda dan membolehkan anda menghantar produk anda.









● OEM&ODM ● TIADA MOQ ● SAMPEL DALAM STOK ● PAPAN UJIAN PILIHAN

















SPESIFIKASI

ITEM	DIMENSI	UNIT
Saiz	1.09	inci
Dimensi Garis Besar	32.98x30.59x1.81	mm
Suhu Operasi	-20 darjah - +70 darjah	ijazah
Suhu Penyimpanan	-30 darjah - +80 darjah	ijazah
Resolusi	240x240
