Pengilang LCD Profesional Anda!

Ditubuhkan pada tahun 2012, Shenzhen Enrich Electronics Co., Ltd ialah pengeluar dan penyedia penyelesaian paparan LCD terminal pintar yang menyepadukan R&D, reka bentuk, pengeluaran, jualan dan perkhidmatan. Kami komited untuk menghasilkan paparan LCD monokrom, termasuk LCD segmen, LCD grafik dan LCD TFT warna, paparan OLED.

Kenapa Pilih Kami

Perkhidmatan Penyesuaian

Kami menawarkan perkhidmatan penyesuaian yang sangat diperibadikan, mereka bentuk dan menyesuaikan setiap produk dengan teliti untuk memenuhi keperluan khusus pelanggan kami, memastikan setiap item memenuhi keperluan unik mereka.

Kawalan Kualiti

Kami telah melaksanakan sistem kawalan kualiti yang ketat, di mana semua produk menjalani beberapa pusingan ujian yang ketat dan ujian penuaan sebelum penghantaran untuk memastikan ia stabil, boleh dipercayai dan memenuhi piawaian industri.

Peralatan Lanjutan

Syarikat kami dilengkapi dengan kemudahan pengeluaran terkini dan ruang pengeluaran yang luas, menampilkan 9 talian ikatan COG, 8 barisan pemasangan modul LCD, 10 baris pemasangan lampu latar, 6 talian ikatan COB, 10 barisan pengeluaran modul TFT automatik, 8 automatik barisan pengeluaran polarizer, dan 1 barisan pengeluaran SMT, memastikan proses pembuatan yang cekap dan berkualiti tinggi.

Pasukan Profesional

Kami mempunyai pasukan kejuruteraan yang berpengalaman dengan kepakaran merentas domain yang luas dan keupayaan teknikal, mampu menyediakan perundingan teknikal profesional dan penyelesaian komprehensif untuk pelanggan merentasi pelbagai industri.

Rumah 12 3 4 5 6 7 Halaman terakhir 1/21

Pilihan Penyesuaian untuk LCD

● Modul LCD
ciri-ciri:Kecerahan, ketebalan, resolusi imej, paparan kawasan aktif, penggunaan kuasa
Bingkai luar:Bahan, struktur untuk penyejukan dan pemasangan untuk terminal

● Antara muka
Jenis antara muka:MCU, SPI, RGB, MIPI, EDP, LVDS
Ciri-ciri lain:Nombor pin, saiz, panjang

● Skrin Sentuh
Jenis skrin sentuh:Skrin sentuh kapasitif dan rintangan
Fungsi sentuh:Satu sentuhan, berbilang sentuhan

● Kaca Penutup
ciri-ciri:Ketebalan, kekerasan
Kemasan permukaan:Kosmetik serba hitam, anti-cap jari, anti-bakteria, anti-silau

● Papan Pengawal
Perlindungan antara muka:RGB ke MIPI, HDMI; LVDS ke HDMI; MIPI kepada HDMI
ciri-ciri:Saiz, reka bentuk susun atur, salutan suhu lanjutan
Fungsi:Resolusi dan port disokong

● Lain-lain
Kabel, penyambung dan komponen lain yang berkenaan dengan keperluan anda

Data Teknikal LCD

Ciri-ciri Elektrik

item	Simbol	Kondit.	Min	Taip	Maks	Unit
Voltan Bekalan untuk LCD	VDD-VO	Ta=0 darjah , Ta=25 darjah , Ta=50 darjah		4.5		V
Masukan Voltan Tinggi	VIH		2.2		VDD	V
Masukan Voltan Rendah	VIL		0.3		0.6	V
Keluaran Voltan Tinggi	VOH		2.4			V
Keluaran Voltan Rendah	VOL				0.4	V
Arus Bekalan	IDD	VDD=5V		2.0	4.0	mA

Ciri-ciri Mekanikal

item	Dimensi	Unit
Saiz LCD	80 x 36	mm
Kawasan Melihat	64 x 16	mm
Saiz Titik	0.55 x 0.66	mm
Titik Titik	0.60 x 0.70	mm
Saiz Watak	2.96 x 5.56	mm
Pitch Watak	3.55 x 5.94	mm
Ketebalan LCD	9.5	mm

Penilaian Maksimum Mutlak

item	Simbol	Min	Taip	Maks	Unit
Suhu Operasi.	Atas	0		+50	ijazah
Suhu Penyimpanan.	Tst	-20		+70	ijazah
Voltan Masukan	Vi	Vss		Vdd	V
Voltan Bekalan untuk Logik	Vdd-Vss	2.7	5.0	5.5	V
Voltan Bekalan untuk LCD	Vdd-Vo	3.0		13.0	V

Sambungan Pin Antara Muka

Pin Tidak	Simbol	Tahap	Fungsi
1	Vss		GND(0V)
2	Vdd		Vcc(+5V±5%)
3	Vo		Laraskan Kontras
4	RS	H/L	Daftar Pilih
5	R/W	H/L	Baca/Tulis
6	E	H/L	Dayakan Isyarat
7	DB0	H/L	Bit Data 0
8	DB1	H/L	Bit Data 1
9	DB2	H/L	Bit Data 2
10	DB3	H/L	Bit Data 3
11	DB4	H/L	Bit Data 4
12	DB5	H/L	Bit Data 5
13	DB6	H/L	Bit Data 6
14	DB7	H/L	Bit Data 7
15	NC		Tidak Bersambung
16	NC		Tidak Bersambung

Paparkan Kod Alamat Watak

Kedudukan Paparan	1	2	3	4	5	6	7	8
Alamat RAM DD - Baris 1	80	81	82	83	84	85	86	87
Alamat RAM DD - Baris 2	C0	C1	C2	C3	C4	C5	C6	C7

Kedudukan Paparan	9	10	11	12	13	14	15	16
Alamat RAM DD - Baris 1	88	89	8A	8B	8C	8D	8E	8F
Alamat RAM DD - Baris 2	C8	C9	CA	CB	CC	CD	CE	CF

Jenis-jenis LCD

Paparan LCD

LCD (Liquid Crystal Display) ialah sejenis paparan panel rata yang menggunakan kristal cecair dalam bentuk operasi utamanya. LED mempunyai set kes penggunaan yang besar dan berbeza-beza untuk pengguna dan perniagaan, kerana ia boleh didapati dalam telefon pintar, televisyen, monitor komputer dan panel instrumen.

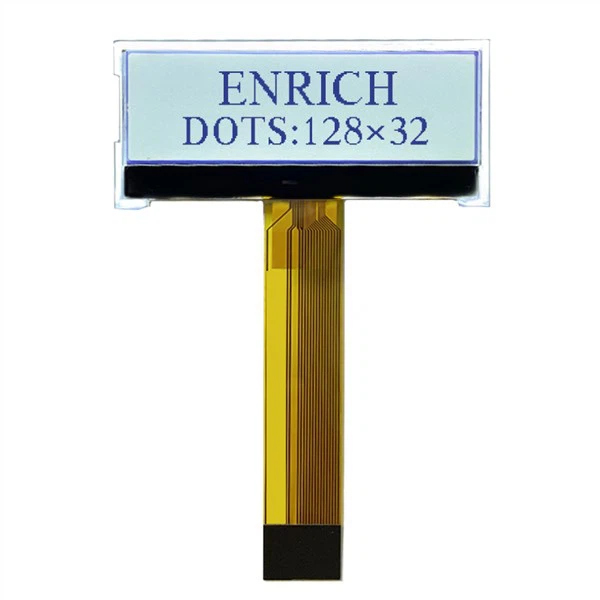

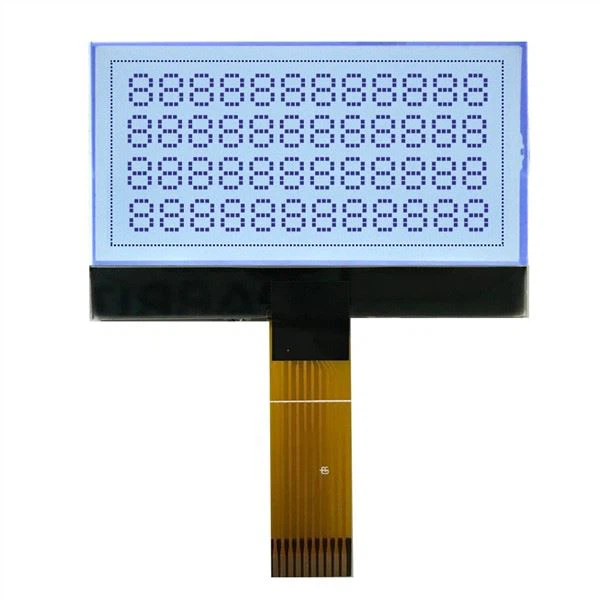

LCD grafik

Paparan LCD Grafik adalah seperti namanya. Modul LCD ini mampu memaparkan imej, huruf dan nombor yang dijana melalui perisian pelanggan. Paparan Dot Matrix dikenal pasti dengan dua set nombor.

LCD watak

Paparan LCD aksara, kadangkala dirujuk sebagai paparan alfanumerik, dilengkapi dengan jadual aksara yang mempunyai huruf, nombor dan tanda baca yang telah dimuatkan sebelumnya. Jadual membolehkan pereka bentuk memanggil watak yang diminta dengan menangani nombor watak itu.

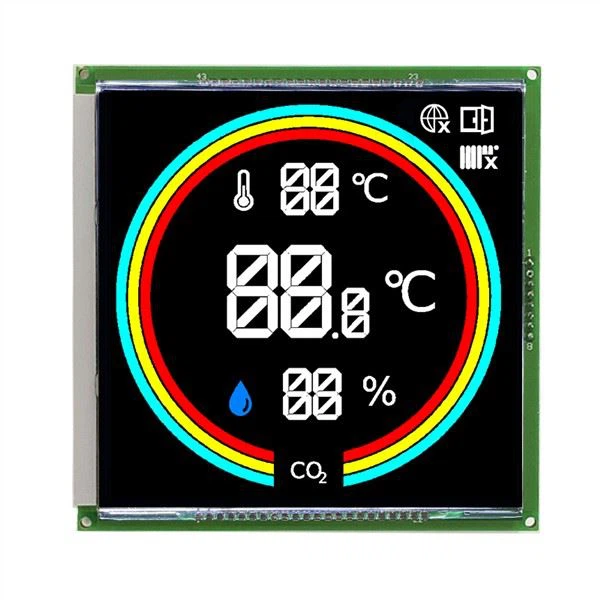

Bahagian LCD

LCD segmen, juga dipanggil paparan statik atau paparan kaca sahaja, dibina daripada dua keping kaca ITO (Indium tin oksida) dengan cecair nematik berpintal diapit di antaranya. Paparan statik ialah paparan segmen dengan satu pin untuk setiap satu segmen.

Ciri-ciri LCD

Kecekapan Tenaga
Salah satu ciri utama LCD ialah kecekapan tenaganya. Tidak seperti monitor tiub sinar katod (CRT) tradisional yang memerlukan sejumlah besar kuasa untuk beroperasi, LCD hanya memerlukan sedikit tenaga elektrik. Kecekapan ini terhasil daripada penggunaan lampu latar LCD untuk menerangi hablur cecair, berbeza dengan rasuk elektron intensif kuasa yang digunakan oleh CRT.

Resolusi Tinggi dan Kualiti
LCD menawarkan imejan resolusi tinggi dan visual berkualiti tinggi. Ketumpatan piksel yang luar biasa memastikan imej yang jelas dan jelas dengan warna yang terang, mencipta pengalaman tontonan yang mengasyikkan. Setiap piksel pada LCD mengandungi subpiksel berasingan untuk merah, hijau dan biru (RGB), yang berfungsi bersama untuk menghasilkan spektrum warna penuh.

Ringan dan Nipis
LCD amat ringan dan nipis, satu ciri yang telah merevolusikan reka bentuk peranti digital. Profil skrin LCD yang tipis membolehkan reka bentuk padat dan mudah alih, menjadikannya sesuai untuk peranti pegang tangan seperti telefon pintar dan tablet, serta untuk paparan yang lebih besar seperti TV dan monitor komputer.

Jangka hayat yang panjang
LCD terkenal dengan ketahanan dan jangka hayat yang panjang. Tidak seperti paparan CRT atau plasma, yang boleh merosot dari semasa ke semasa, LCD mengekalkan kualitinya selama bertahun-tahun, selalunya melebihi jangka hayat peranti yang dipasangnya.

Fleksibiliti dalam Saiz dan Bentuk
Teknologi LCD menawarkan fleksibiliti dalam saiz dan bentuk, menjadikannya boleh disesuaikan dengan pelbagai aplikasi. Daripada skrin kecil pada jam tangan digital kepada paparan televisyen besar-besaran, LCD boleh disesuaikan untuk memenuhi hampir semua keperluan saiz.

Pembinaan LCD

LCD dibina daripada dua keping kaca terpolarisasi. Terdapat dua elektrod yang digunakan: elektrod positif dan elektrod negatif.

Voltan luaran digunakan pada LCD ke LCD menggunakan elektrod ini dan ia terdiri daripada indium-tin-oksida. Lapisan kristal cecair 10–20 µm diapit di antara dua kepingan kaca.

Dengan mengubah polarisasi, cahaya boleh dihantar melalui atau dihalang.

Aplikasi LCD

Elektronik Pengguna

Automotif

Peranti Perubatan

Automasi Perindustrian

Peranti Boleh Dipakai

Proses LCD Tersuai

Sila hantarkan kepada kami kertas lukisan awal anda, sampel atau gambar; jika anda tidak mempunyai maklumat ini, sila beritahu saya idea anda.

Kemudian kami memberi anda penyelesaian dan anggaran harga. (Saiz tidak akan menjejaskan yuran tersuai, tetapi akan menjejaskan harga unit.)

Rundingkan data teknikal dan kami berikan sebut harga yang tepat.

Anda mengatur yuran tersuai.

Jurutera kami mereka bentuk lukisan LCD untuk pengesahan anda dalam masa 1-3 hari.

Sampel baharu akan selesai dalam masa 15-20 hari.

Selepas pengesahan sampel, sangat mengalu-alukan pengeluaran besar-besaran.

Pembungkusan

productcate-1-1

Carta Aliran Proses Pengeluaran LCD

Perkaya, Jadikan lebih mudah untuk menggunakan LCD

productcate-1-1

Sijil

ENRICH ROHS Sijil LCD

PERAYAKAN Sijil ROHS OLED

ENRICH ROHS Sijil TFT

ENRICH Sijil ISO9001

Soalan Lazim

S: Apakah paparan kristal cecair (LCD)?

J: LCD ialah sejenis teknologi paparan panel rata yang digunakan dalam pelbagai peranti elektronik seperti televisyen, monitor komputer, telefon pintar dan kalkulator.

S: Bagaimanakah LCD berfungsi?

J: LCD terdiri daripada lapisan hablur cecair yang diapit di antara dua elektrod lutsinar. Apabila arus elektrik digunakan, kristal dijajarkan untuk mengawal jumlah cahaya yang melaluinya, mencipta imej yang anda lihat pada skrin.

S: Mengapa LCD popular?

J: LCD popular kerana ia menawarkan beberapa kelebihan. Ia nipis, ringan, menggunakan kuasa kurang berbanding teknologi paparan lama, dan boleh menghasilkan imej yang tajam dan bertenaga.

S: Apakah komponen utama LCD?

J: Komponen utama LCD termasuk kristal cecair, lampu latar, penapis warna dan elektrod. Kristal cecair mengawal cahaya yang melaluinya, lampu latar menyediakan sumber cahaya, penapis warna menghasilkan warna yang berbeza, dan elektrod menggunakan arus elektrik untuk memanipulasi kristal.

S: Bagaimanakah lampu latar dalam LCD berfungsi?

J: Lampu latar dalam LCD biasanya ialah lampu pendarfluor katod sejuk (CCFL) atau pelbagai diod pemancar cahaya (LED). Ia menerangi kristal cecair dari belakang, membolehkan mereka mengawal jumlah cahaya yang melalui dan mencipta imej.

S: Bolehkah LCD memaparkan warna?

J: Ya, LCD boleh memaparkan warna. Mereka menggunakan penapis warna dalam kombinasi dengan kristal cecair untuk menghasilkan warna yang dikehendaki. Setiap piksel pada skrin terdiri daripada tiga subpiksel: merah, hijau dan biru, yang boleh dikawal secara bebas untuk mencipta pelbagai warna.

S: Apakah kelebihan LCD berbanding teknologi paparan lama seperti tiub sinar katod (CRT)?

J: LCD mempunyai beberapa kelebihan berbanding teknologi paparan lama seperti CRT. LCD lebih nipis, ringan dan lebih cekap tenaga. Ia juga menghasilkan kurang haba, mempunyai kualiti imej yang lebih baik dan menawarkan sudut tontonan yang lebih luas.

S: Bolehkah skrin LCD rosak dengan mudah?

J: Skrin LCD secara amnya lebih rapuh daripada skrin kaca, seperti monitor tiub sinar katod (CRT). Mereka boleh terdedah kepada kerosakan fizikal jika tertakluk kepada tekanan atau impak yang berlebihan. Adalah penting untuk mengendalikan skrin LCD dengan berhati-hati dan mengelakkan tekanan terus ke permukaan.

S: Bolehkah saya membersihkan skrin LCD menggunakan sebarang jenis penyelesaian pembersihan?

J: Tidak, anda harus mengelak daripada menggunakan penyelesaian pembersihan yang keras atau menyembur cecair terus ke skrin. Sebaliknya, gunakan kain lembut dan bebas lin yang dilembapkan sedikit dengan air atau penyelesaian pembersihan LCD khusus. Lap skrin perlahan-lahan dalam gerakan bulat untuk menghilangkan kotoran atau cap jari.

S: Apakah perbezaan antara paparan LCD dan diod pemancar cahaya organik (OLED)?

J: LCD dan OLED adalah dua teknologi paparan yang berbeza. LCD menggunakan lampu latar dan kristal cecair untuk mengawal cahaya, manakala paparan OLED menggunakan sebatian organik yang memancarkan cahaya apabila arus elektrik dikenakan. Paparan OLED boleh mencapai warna hitam yang lebih dalam dan menawarkan nisbah kontras yang lebih baik, tetapi ia boleh menjadi lebih mahal dan mungkin mengalami burn-in skrin.

S: Bolehkah LCD digunakan di luar rumah?

J: LCD boleh digunakan di luar rumah, tetapi keterlihatannya mungkin dipengaruhi oleh cahaya persekitaran. Pencahayaan latar dalam LCD tidak seterang cahaya matahari, jadi skrin mungkin kelihatan lebih malap dan sukar dibaca dalam cahaya matahari langsung. Sesetengah LCD mempunyai salutan anti-silau atau tetapan kecerahan yang lebih tinggi untuk meningkatkan keterlihatan dalam persekitaran luar.

Kami adalah pengeluar dan pembekal LCD profesional, terlibat dalam menyediakan perkhidmatan tersuai. Jangan ragu untuk membeli LCD berkualiti dari kilang kami.
